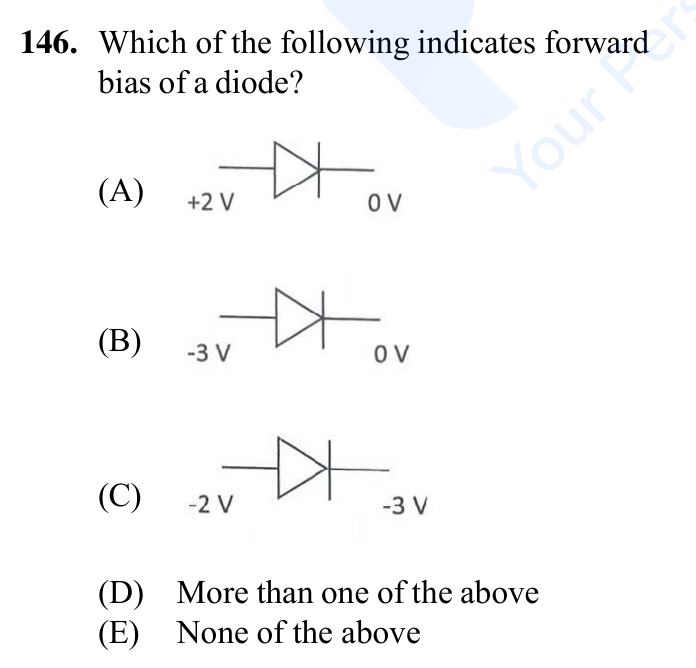

Which of the following indicates forward bias of a diode? (Each option shows a diode symbol with the anode on the left and the cathode on the right.)निम्नलिखित में से कौन सा डायोड अग्र अभिनति इंगित करता है? (प्रत्येक विकल्प में एक डायोड प्रतीक दिखाया गया है, जिसमें ऐनोड बाईं ओर और कैथोड दाईं ओर है।)
Show answerHide answer
Correct answer: (D) More than one of the aboveउपर्युक्त में से एक से अधिक
Explanation
A diode is forward biased when its anode (p-side) is at a higher potential than its cathode (n-side). In (A) +2 V > 0 V and in (C) −2 V > −3 V, so both are forward biased; in (B) −3 V < 0 V is reverse bias. Hence (D).डायोड अग्र अभिनत तब होता है जब उसका ऐनोड (p-पक्ष) कैथोड (n-पक्ष) से उच्च विभव पर हो। (A) में +2 V > 0 V और (C) में −2 V > −3 V है, इसलिए दोनों अग्र अभिनत हैं; (B) में −3 V < 0 V पश्च अभिनति है। अतः (D)।
