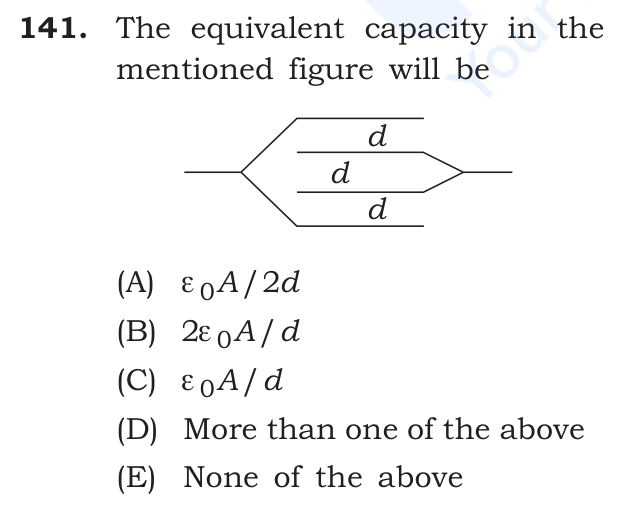

The equivalent capacity in the mentioned figure will be [Figure: three parallel plates, each of area A, a distance d apart; the middle plate is joined to…नीचे दिए हुए चित्र की आकृति के अनुसार, संधारित्र की समतुल्य धारिता का मान होगा

Explanation

The middle plate goes to one terminal and both outer plates to the other, so the arrangement is two capacitors, each ε₀A/d, connected in parallel. C = ε₀A/d + ε₀A/d = 2ε₀A/d.बीच की प्लेट एक टर्मिनल से और दोनों बाहरी प्लेटें दूसरे टर्मिनल से जुड़ी हैं, इसलिए व्यवस्था दो संधारित्रों की है, प्रत्येक ε₀A/d, जो समानांतर क्रम में जुड़े हैं। C = ε₀A/d + ε₀A/d = 2ε₀A/d।
